Obturadores vejiga

Obturación flexible de cañerías, de Ø100 mm a Ø5000 mm.

Obturación temporal de cañerías para reparación, mantenimiento, limpieza e inspección. Sellado rápido y adaptable.

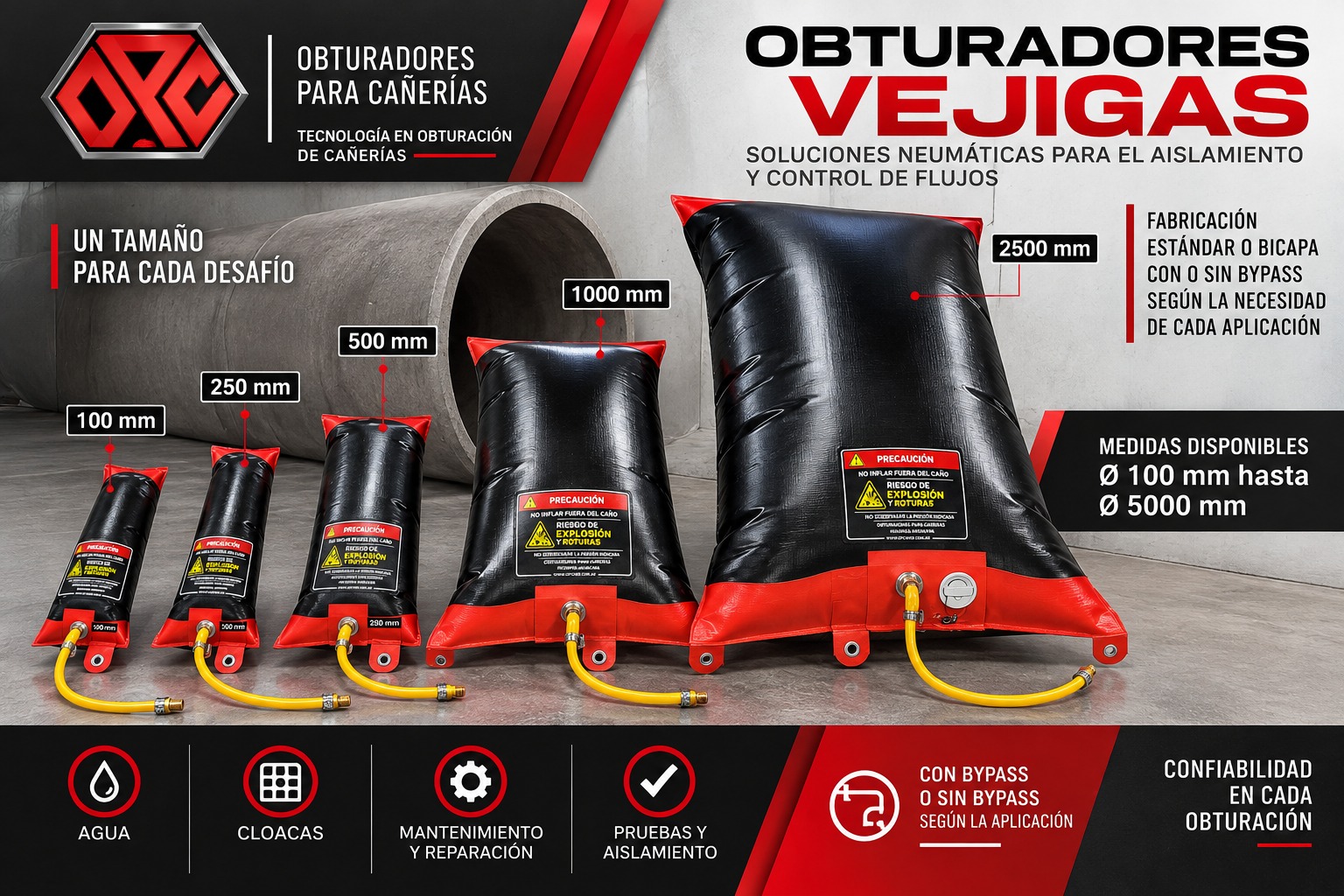

Línea de obturadores vejiga OPC, de 100 mm a 2500 mm, para agua, cloacas, mantenimiento y pruebas

Obturador vejiga OPC de 500 mm con manguera de inflado

Características

Por qué elegirlos

De 100 mm a 5000 mm de diámetro
Estándar y bicapa, con el doble de presión
PVC flexible y resistente al desgarro
Livianas y fáciles de transportar

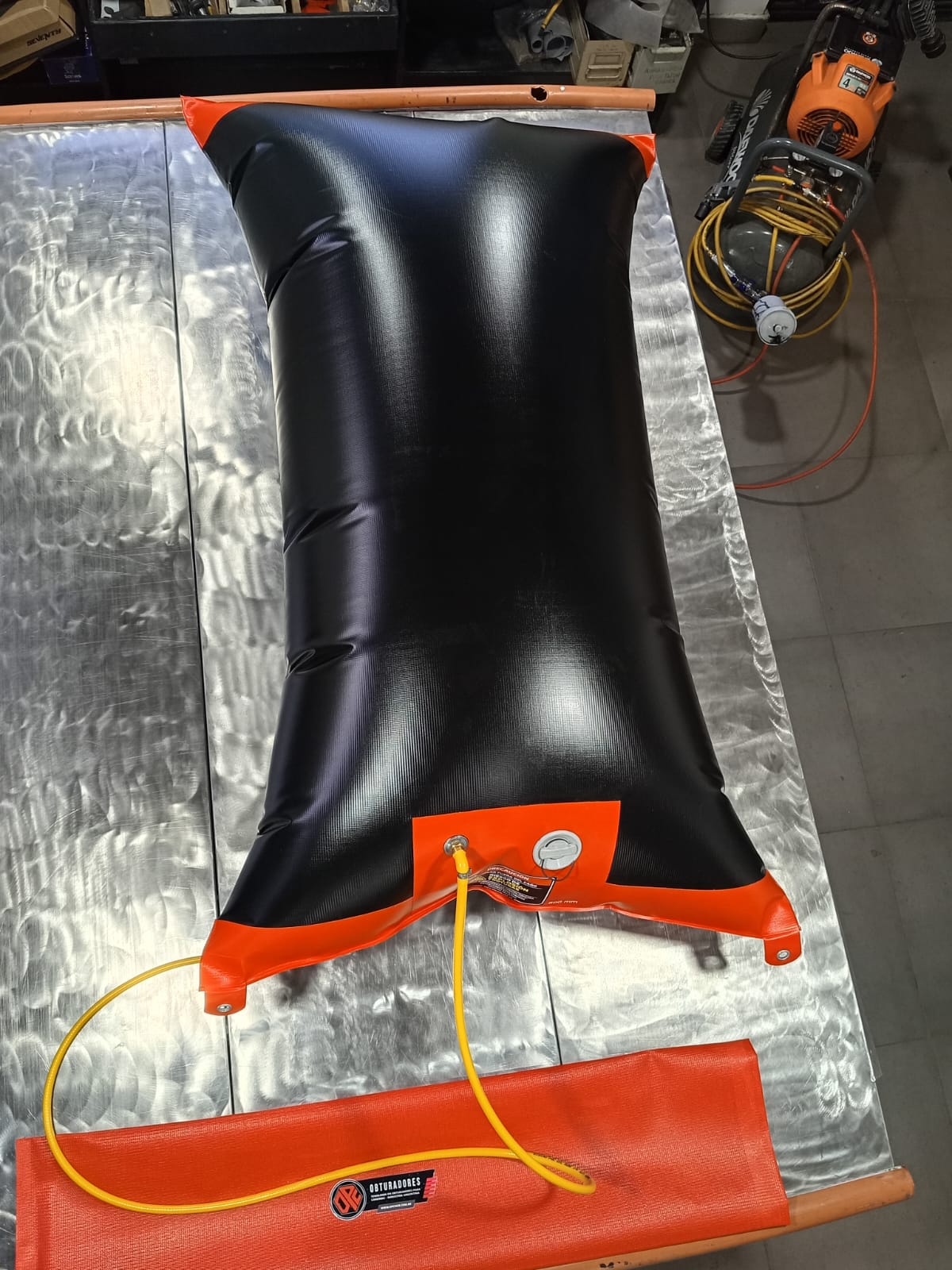

Obturador vejiga OPC recién fabricado sobre banco de trabajo — Fabricación en taller

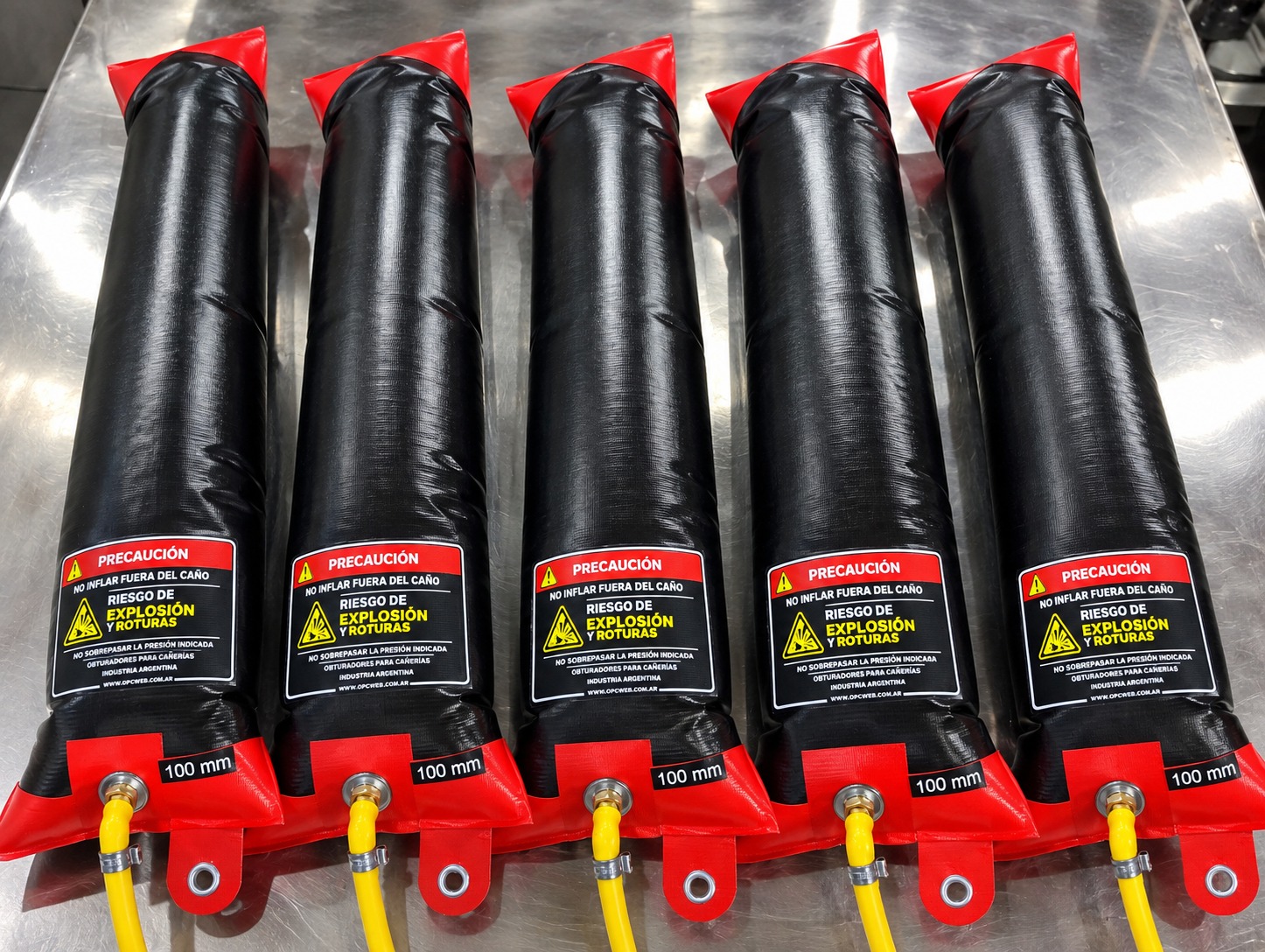

Lote de cinco obturadores vejiga OPC de 100 mm con manguera de inflado — Lote de vejigas de 100 mm

Aplicaciones

Obturación temporal de conductos
Ensayos hidráulicos de cañerías
Reparación y mantenimiento
Desvío de flujo en redes

Instalación y uso

Enganchar la eslinga al tirador e introducir el obturador en sentido contrario al flujo.
Centrarlo e inflarlo progresivamente con bomba manual o compresor con manómetro.
Para retirarlo, desinflar y tirar de la eslinga.

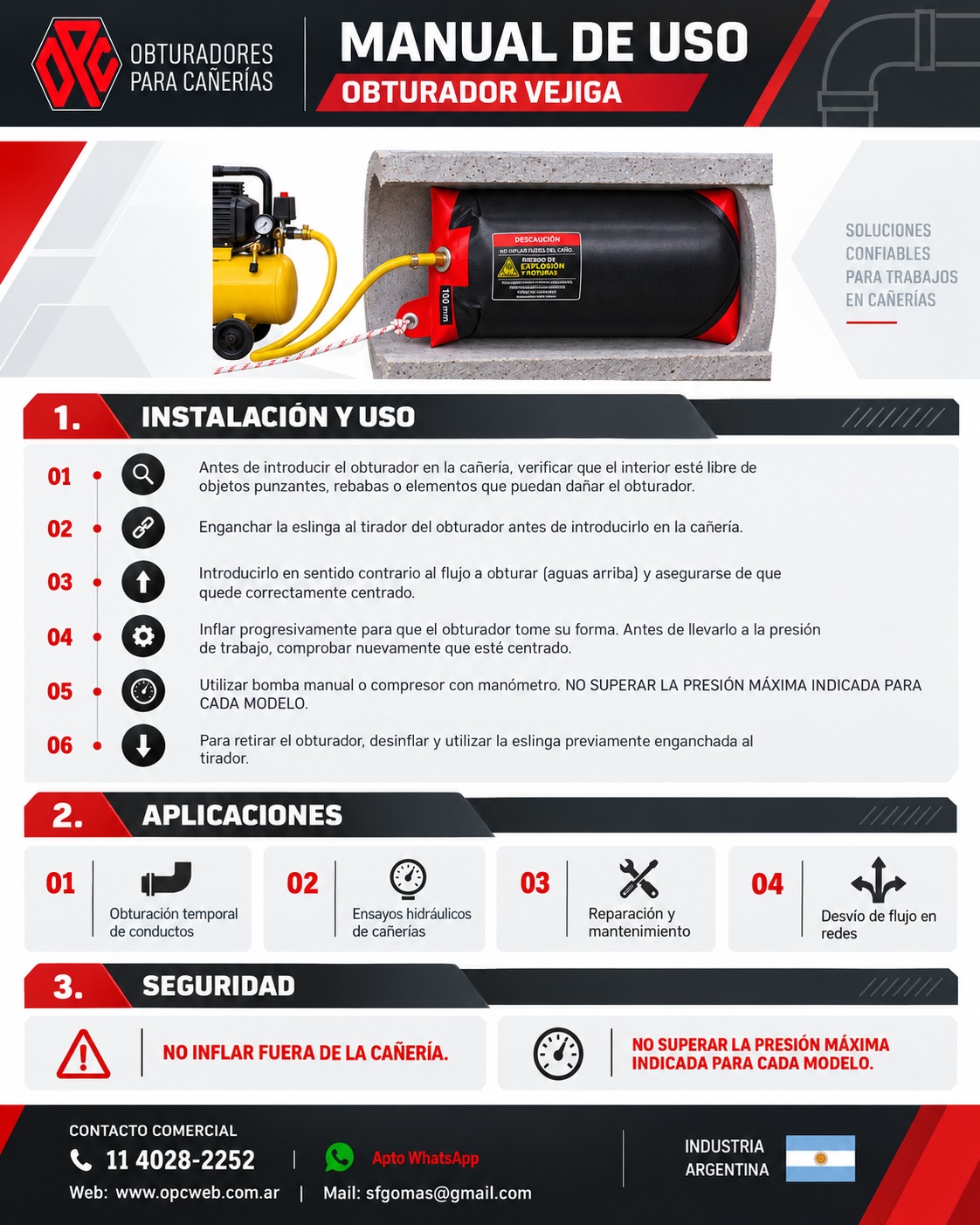

Manual de uso · Obturador vejigaVer manual

Ø100 mm a Ø5000 mm

Datos técnicos

Vejigas bicapa

Doble capa de material: mayor resistencia a la presión y al desgaste
Soportan mayor presión que una vejiga estándar
Mayor durabilidad para trabajos exigentes
Disponibles desde 110 mm en adelante

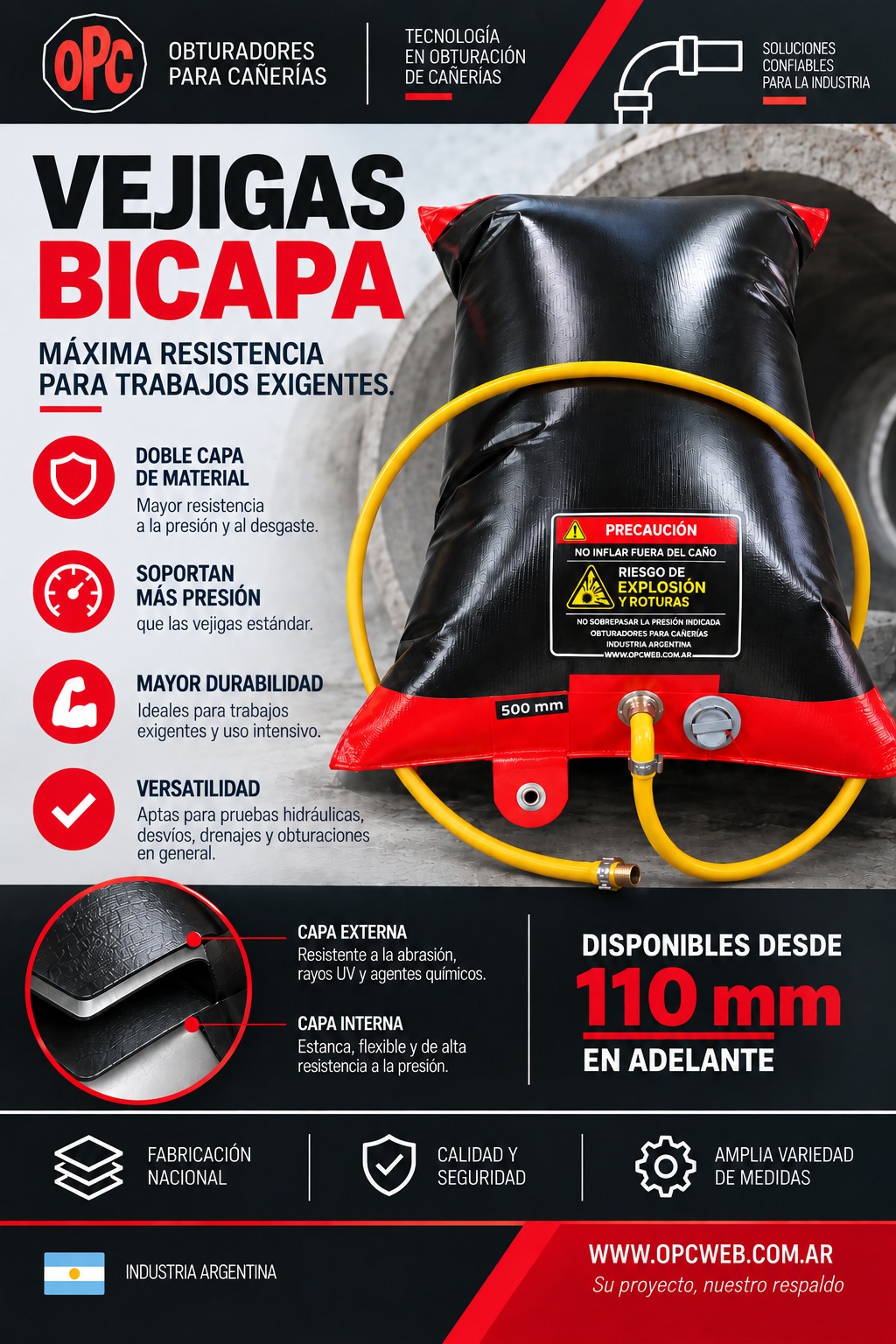

Vejigas bicapa OPC: doble capa de material, soportan el doble de presión que la versión estándar, desde 110 mm

Modelos DI 110 mm a DI 315 mm
Modelo (diámetro nominal)	Estándar						Bicapa
Modelo (diámetro nominal)	Ø interior admisible (mm)	Ø mínimo desinflado (mm)	Presión de inflado máx. (PSI)	Presión de servicio (PSI)	Largo total (mm)	Peso aprox. (kg)	Ø interior admisible (mm)	Ø mínimo desinflado (mm)	Presión de inflado máx. (PSI)	Presión de servicio (PSI)	Largo total (mm)	Peso aprox. (kg)
DI 110 mm	95 - 120	60	25	20	590	0,400	95 - 120	60	35	30	590	0,800
DI 160 mm	140 - 170	100	25	20/22	590	0,500	140 - 170	100	35	30	590	1,000
DI 200 mm	180 - 220	120	22	20	690	0,660	180 - 220	120	30	25	690	1,200
DI 250 mm	200 - 260	140	22	20	690	0,800	200 - 260	140	30	25	690	1,600
DI 315 mm	290 - 330	180	16	14,5	940	0,900	290 - 330	180	20	16	940	1,800

Modelos DI 400 mm a DI 1000 mm
Modelo (diámetro nominal)	Estándar						Bicapa
Modelo (diámetro nominal)	Ø interior admisible (mm)	Ø mínimo desinflado (mm)	Presión de inflado máx. (PSI)	Presión de servicio (PSI)	Largo total (mm)	Peso aprox. (kg)	Ø interior admisible (mm)	Ø mínimo desinflado (mm)	Presión de inflado máx. (PSI)	Presión de servicio (PSI)	Largo total (mm)	Peso aprox. (kg)
DI 400 mm	375 - 415	180	16	14,5	1360	1	375 - 415	180	20	16	1360	2
DI 500 mm	475 - 515	140	12	10,5	1360	2,5	475 - 515	160	15	12	1360	5
DI 600 mm	580 - 630	290	10	7	1360	3	580 - 630	290	14	10	1360	6
DI 800 mm	700 - 900	300	3,5	2	2550	8	700 - 900	400	4,5	3	2550	10
DI 1000 mm	900 - 1150	350	2	1	2650	5	900 - 1150	450	3,5	2	2650	10

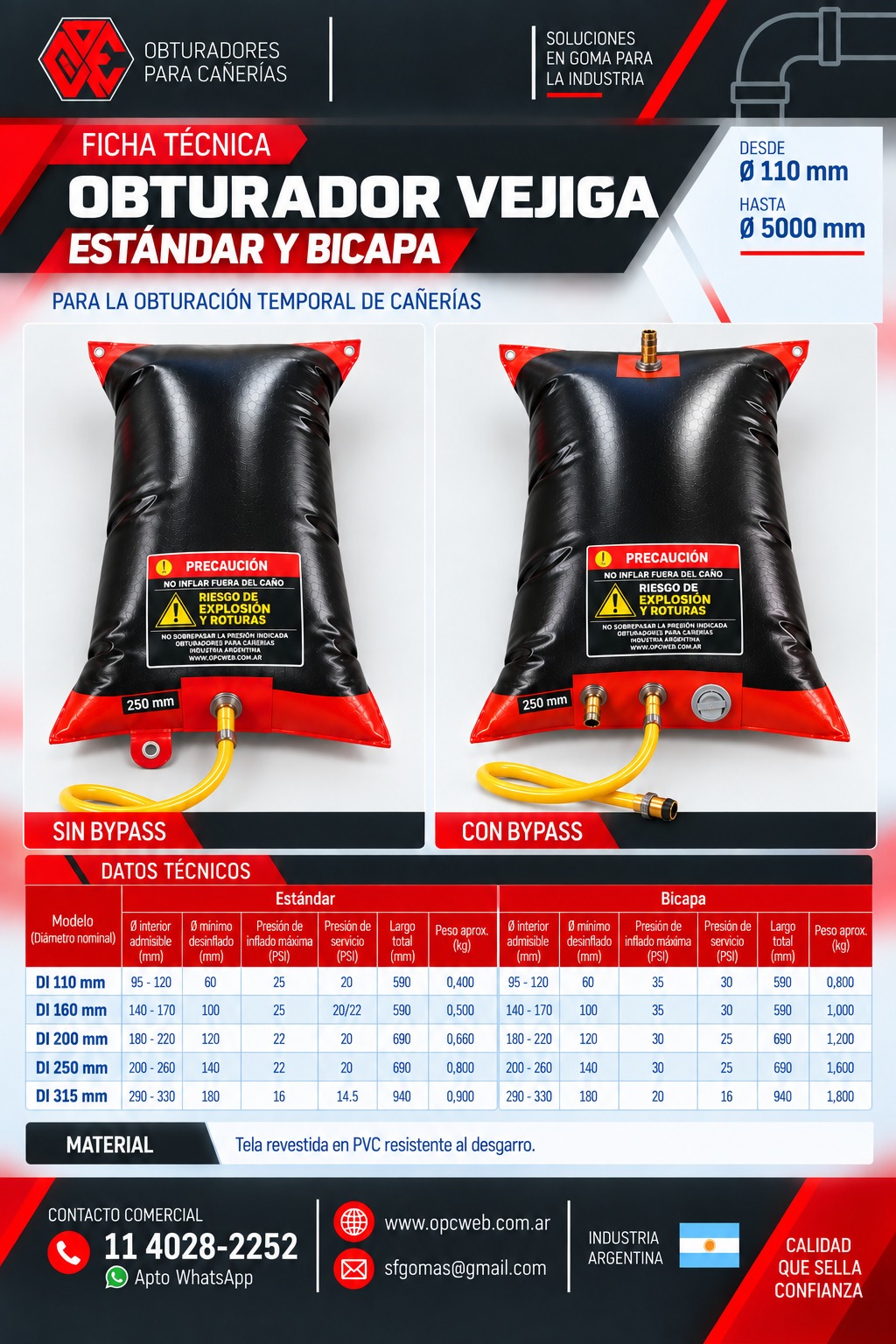

Ficha técnica · DI 110 a DI 315 mmVer ficha

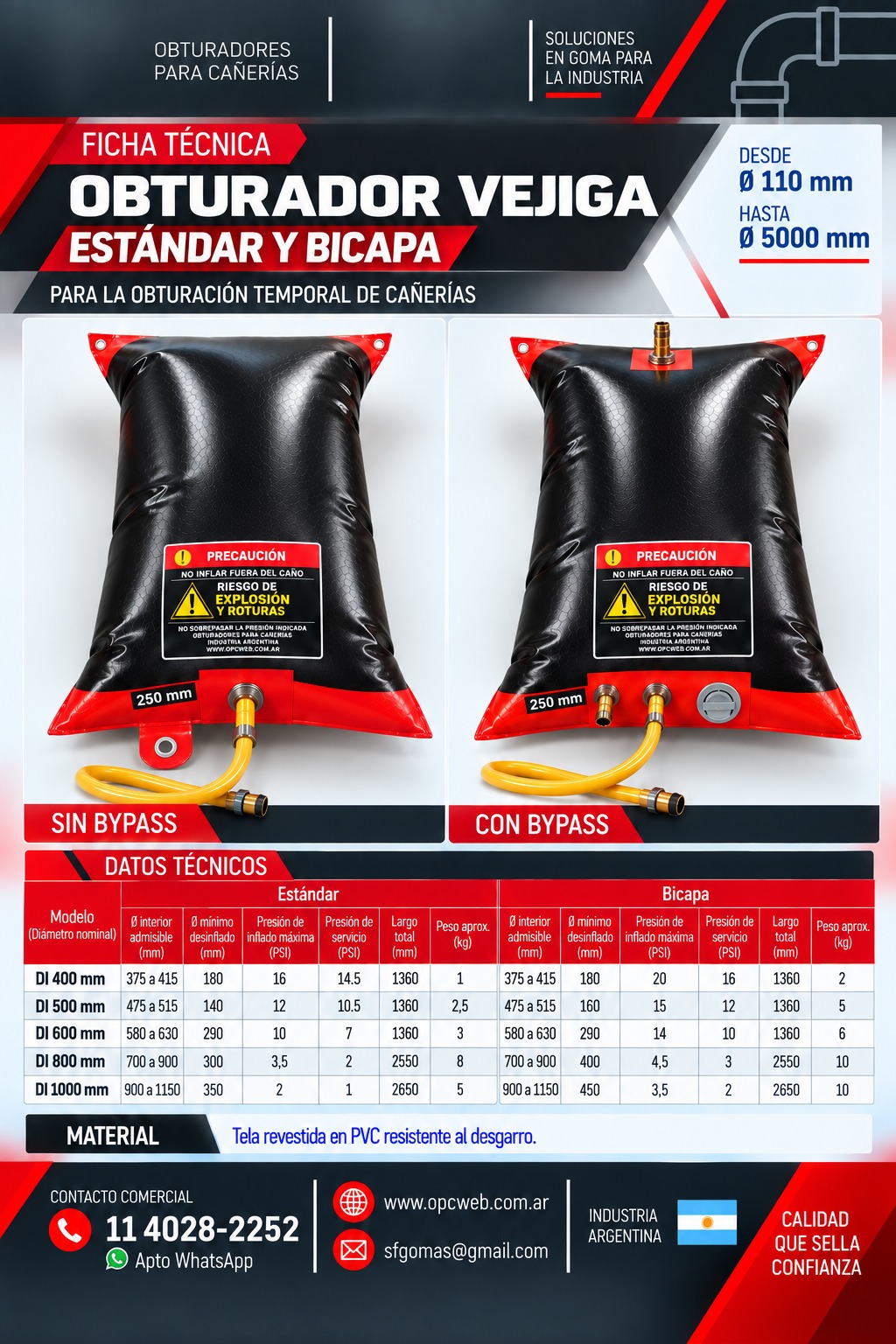

Ficha técnica · DI 400 a DI 1000 mmVer ficha

Sistema bypass

Conecta con el interior del caño para inyectar aire o líquidos durante reparaciones.

Diámetros de bypass disponibles: 1/4" · 1/2" · 3/4" · 1"

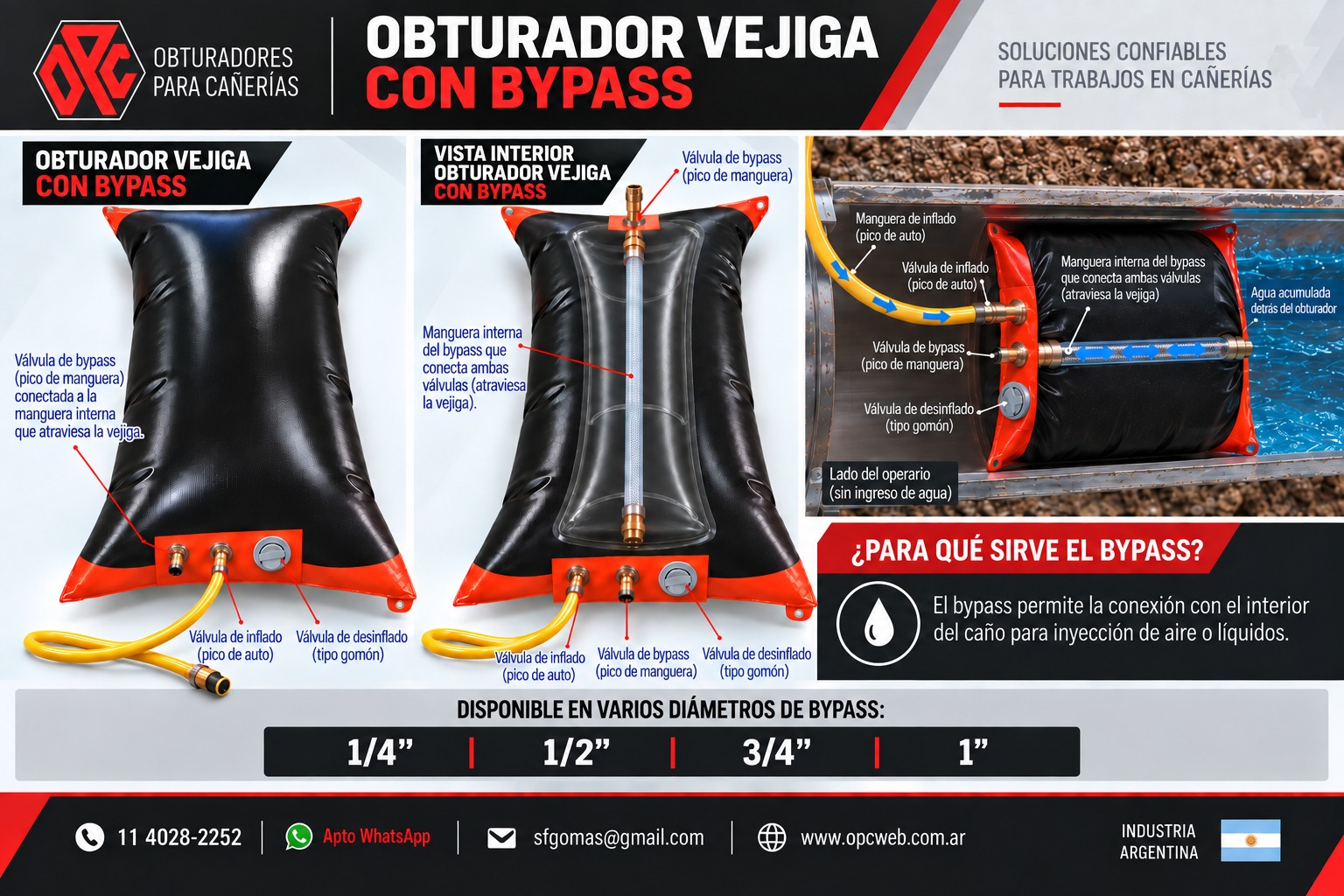

Obturador vejiga OPC con sistema bypass: válvula de inflado, válvula de bypass y válvula de desinflado, con vista interior de la manguera que atraviesa la vejiga

El kit incluye

Vejiga
Manguera de 1,5 mts de 6 mm
Válvula de inflado tipo pico de auto universal
Tirador para eslinga
Bolsa de guardado

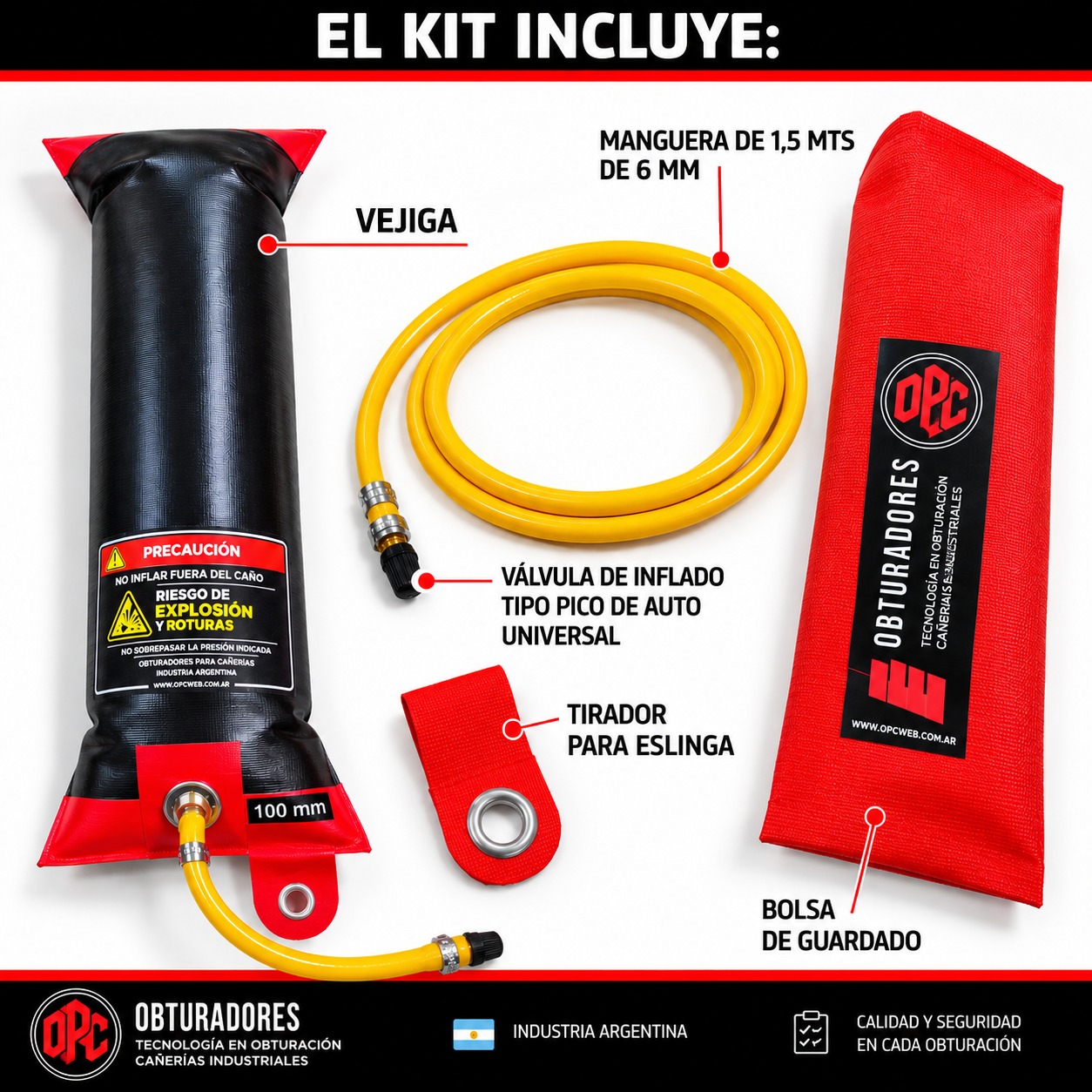

Kit del obturador vejiga OPC: vejiga, manguera de 1,5 mts, válvula de inflado, tirador para eslinga y bolsa de guardado

Video

Viendo el obturador en acción
